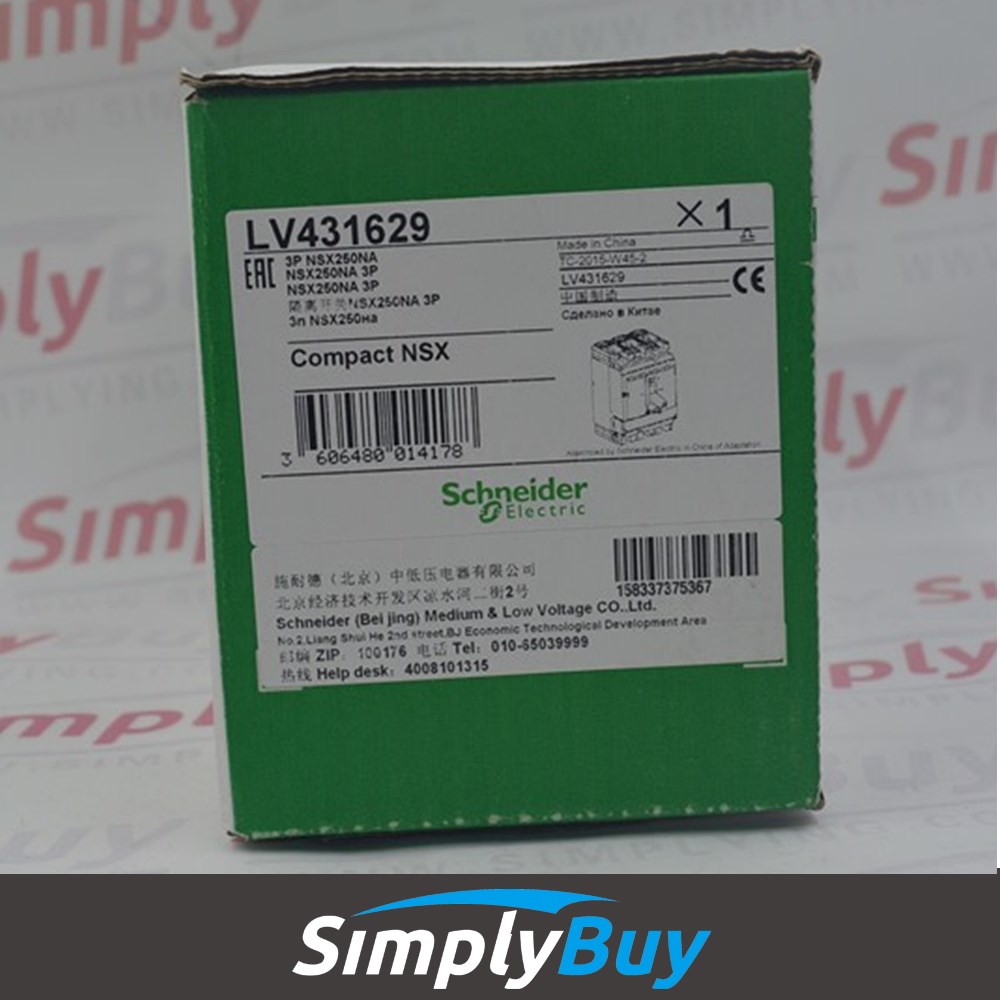

LV431629
switch-disconnector Compact NSX250NA - 250 A - 3P
ciri-ciri | |
Utama | |
Pertengahan | Kompak |
Nama produk | NSX |
Produk atau komponen jenis | Switch disconnector |
Peranti nama pendek | Compact NSX250NA |
tiang penerangan | 3P |
jenis rangkaian | AC |
DC | |
frekuensi rangkaian | 50 / 60 Hz |
[Ie] rated operational current | DC-23A : 250 A DC 500 V 3 poles in series |
DC-22A : 250 A DC 500 V 3 poles in series | |
DC-23A : 250 A DC 500 V 2 poles in series | |
DC-23A : 250 A DC 250 V 1 pole | |
DC-22A : 250 A DC 500 V 2 poles in series | |
DC-22A : 250 A DC 250 V 1 pole | |
AC-23A : 250 A AC 50/60 Hz 660/690 V | |
AC-23A : 250 A AC 50/60 Hz 500/525 V | |
AC-23A: 250 A AC 50 / 60 Hz 480 V NEMA AB1 | |
AC-23A : 250 A AC 50/60 Hz 440/480 V | |
AC-23A : 250 A AC 50/60 Hz 380/415 V | |
AC-23A : 250 A AC 50/60 Hz 220/240 V | |
AC-22A : 250 A AC 50/60 Hz 660/690 V | |
AC-22A : 250 A AC 50/60 Hz 500/525 V | |
AC-22A: 250 A AC 50 / 60 Hz 480 V NEMA AB1 | |
AC-22A : 250 A AC 50/60 Hz 440/480 V | |
AC-22A : 250 A AC 50/60 Hz 380/415 V | |
AC-22A : 250 A AC 50/60 Hz 220/240 V | |
[Ui] penebat voltan diberi nilai | 800 V AC 50 / 60 Hz mematuhi IEC 60947-3 |
[Uimp] dorongan diberi nilai menahan voltan | 8 kV mematuhi IEC 60947-3 |
[Ith] conventional free air thermal current | 250 A (60 ° C) |
[Icm] rated short-circuit making capacity | 4.9 kA switch-disconnector alone |
330 kA with upstream protection circuit breaker | |
voltan operasi [Ue] diberi nilai | 690 V AC 50 / 60 Hz mematuhi IEC 60947-3 |
kod kapasiti berbuka | NA |
Kesesuaian untuk pengasingan | Ya mematuhi IEC 60947-3 |
Ya mematuhi EN 60947-3 | |
Contact position indicator | Ya |
Visible break | No |
tahap pencemaran | 3 mematuhi IEC 60664-1 |
pelengkap | |
jenis kawalan | Togol |
mod pemasangan | Tetap |
sokongan pemasangan | backplate |
sambungan Upside | Barisan |
sambungan Kelemahan | Barisan |
[ICW] diberi nilai jangka masa bertahan semasa | 3.5 kA ( 3 s ) conforming to IEC 60947-3 |
3.5 kA ( 1 s ) conforming to IEC 60947-3 | |
1.35 kA ( 20 s ) conforming to IEC 60947-3 | |
ketahanan mekanikal | kitaran 20000 mematuhi IEC 60947-3 |
ketahanan elektrik | AC-23A : 7500 cycles 440 V AC 50/60 Hz In conforming to IEC 60947-3 |
AC-23A : 6000 cycles 690 V AC 50/60 Hz In/2 conforming to IEC 60947-3 | |
AC-23A : 3000 cycles 690 V AC 50/60 Hz In conforming to IEC 60947-3 | |
AC-23A : 15000 cycles 440 V AC 50/60 Hz In/2 conforming to IEC 60947-3 | |
AC-22A : 7500 cycles 440 V AC 50/60 Hz In conforming to IEC 60947-3 | |
AC-22A : 6000 cycles 690 V AC 50/60 Hz In/2 conforming to IEC 60947-3 | |
AC-22A : 3000 cycles 690 V AC 50/60 Hz In conforming to IEC 60947-3 | |
AC-22A : 15000 cycles 440 V AC 50/60 Hz In/2 conforming to IEC 60947-3 | |
AC-23A : 5000 cycles 500 V DC In (2 poles in series) conforming to IEC 60947-3 | |
AC-23A : 10000 cycles 250 V DC In/2 (1 pole) conforming to IEC 60947-3 | |
AC-22A : 5000 cycles 500 V DC In (2 poles in series) conforming to IEC 60947-3 | |
AC-22A : 10000 cycles 250 V DC In/2 (1 pole) conforming to IEC 60947-3 | |
padang sambungan | 35 mm |
Tinggi | 161 mm |
Lebar | 105 mm |
Mendalam | 86 mm |
berat produk | kg 1.8 |
alam Sekitar | |
Piawaian | EN-60947 2 |
IEC 60947-2 | |
NEMA AB1 | |
UL 508 | |
pensijilan produk | CSA |
UL | |
ijazah IP perlindungan | IP40 mematuhi IEC 60529 |
ijazah IK perlindungan | IK07 mematuhi IEC 62262 |
Electrical shock protection class | Kelas II |
suhu udara ambien untuk operasi | -35 ... 70 ° C |
suhu udara ambien untuk penyimpanan | -55 ... 85 ° C |
Nombor bahagian | LV431629 |
manufactuer | Schneider |
produk | Teracu pemutus kes |
model | NSX MCCB |
Siri | Merlin Gerin Compact NSX |
Penerangan | switch-disconnector Compact NSX250NA - 250 A - 3P |
Keadaan | Schneider baru asal |
Menyebabkan masa | Minggu 1 |
